一、適用范圍：

        新、老水工結構渡槽、建（構）筑物止水構造失效，無法將鑲嵌在結構內部的止水拆除后更換，在結構表面（迎水面或背水面）重新做面貼止水構造；

二、應用范例

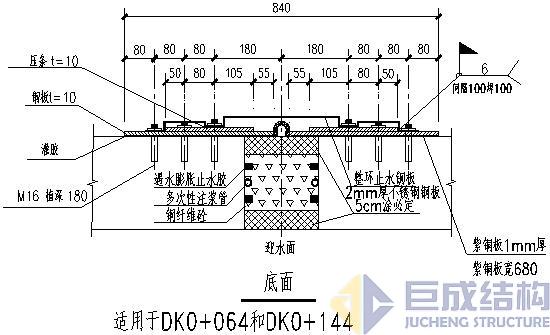

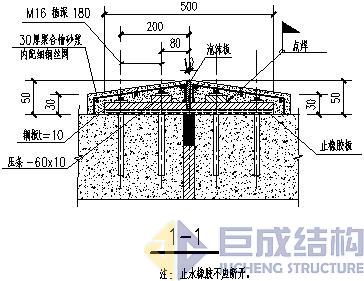

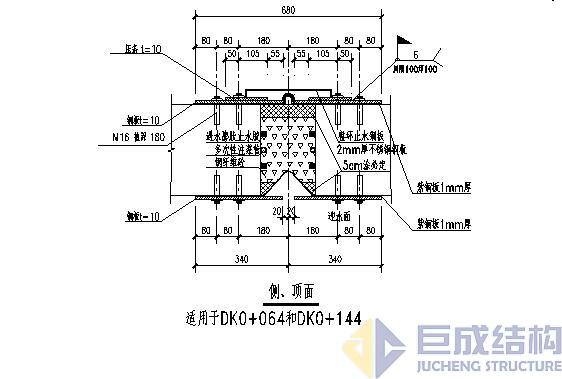

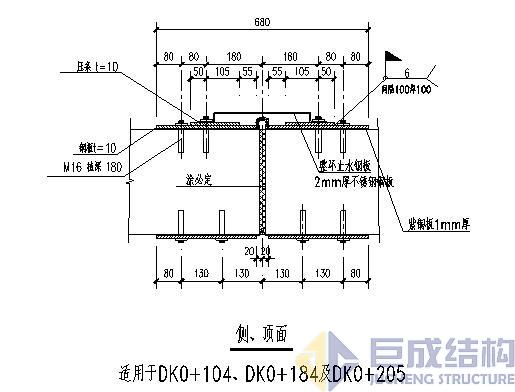

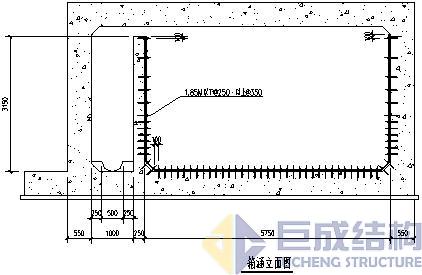

   1、箱涵面貼止水帶范例：

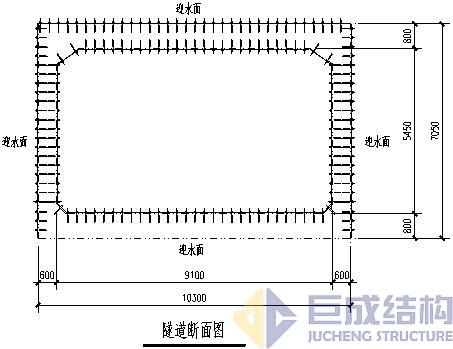

   2、隧道面貼止水帶范例：

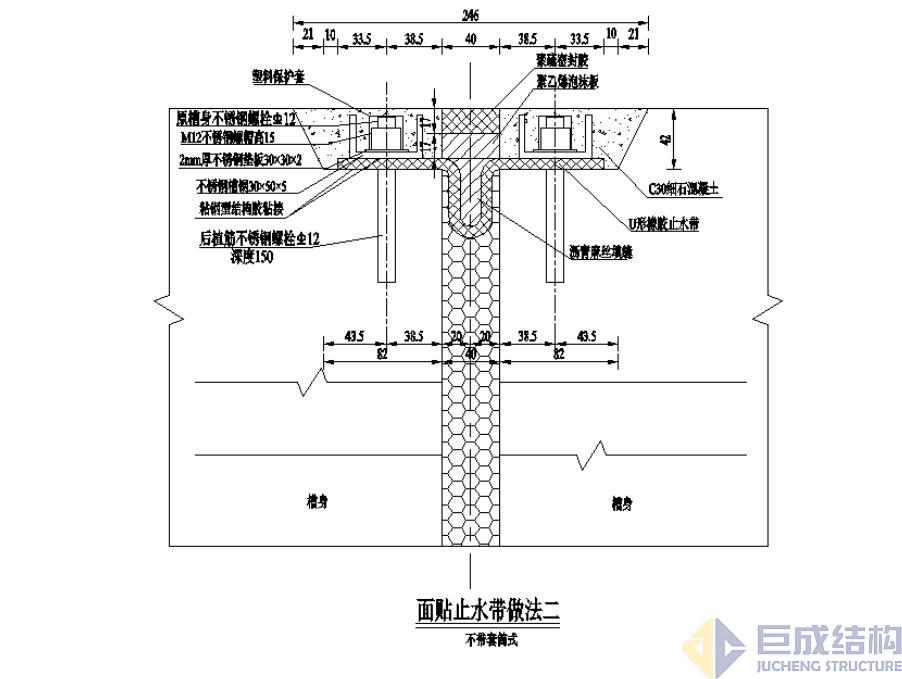

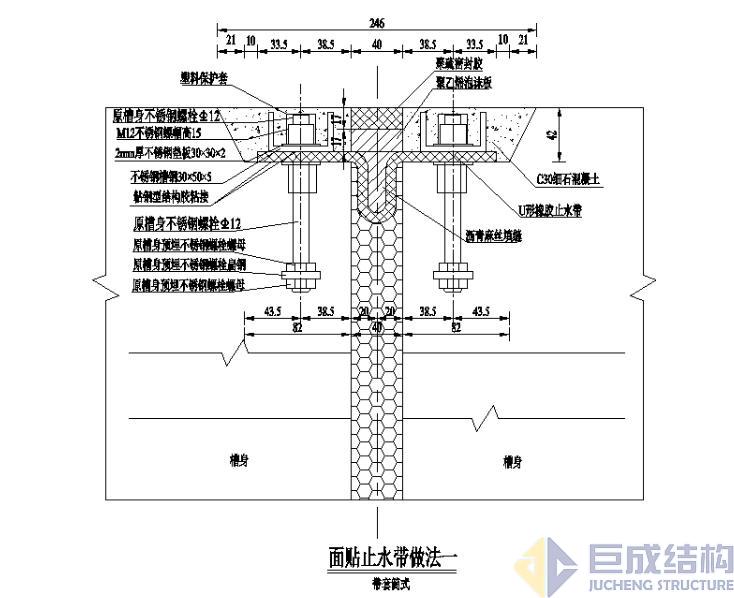

    3、渡槽面貼止水帶范例：







三、施工工序：

1、箱涵、隧道面貼止水帶施工工藝：

1）將伸縮縫100mm深度內聚硫密封膏及聚苯乙烯硬質

泡沫板全部清理干凈，并對不規(guī)律沉降縫進行鑿除或修補，

保證伸縮縫達到寬20mm*深100mm尺寸要求；

2）沿伸縮縫兩邊25mm采用角磨機打磨平整，然后采用環(huán)氧砂漿

修平，在修復平整后基面上，涂刷一層界面劑，包括20mm寬聚

氨酯膠泥表面涂刷；

3）界面劑晾干后，往伸縮縫內填充50mm深遇水膨脹止水條；

外部50mm采用聚氨酯膠泥進行填塞，必須保證遇水膨脹止水條

與內壁部分縫隙內填塞飽滿；

4）錨栓安裝后對槽體清理干凈，再涂刷一次界面劑。

5）對鋼壓條及橡膠止水板進行定位放線，鉆孔。

6）安裝橡膠止水板，邊涂刷粘鋼膠邊將橡膠止水板壓在基面上。

7）密封處理，對于橡膠板與混凝土間隙處，擠出粘鋼膠的要將其抹平，沒有擠出粘鋼膠的，涂刷粘鋼膠，將橡膠止水板邊封住。

8）在已結構縫兩邊已安裝完成的止水帶及壓片、螺栓外側澆筑30

厚聚合物砂漿（內配鋼絲網(wǎng)）防護。

2、渡槽內壁面貼止水帶施工工藝：

1、渡槽面貼止水帶施工工藝：

1）切槽.

2）基面休整修整

3）不銹鋼螺栓安裝.

4）止水帶安裝。

5）止水帶壓板制作及安裝。

6)向凹槽內填充聚合物砂漿并養(yǎng)護。

7)結構縫兩側沿縫涂抹防護材料。

四、工程案例

  箱涵、倒虹吸止水做法一   下載

  箱涵、倒虹吸止水做法二   下載

  箱涵面貼止水帶01      下載

  箱涵面貼止水帶02      下載

  渡槽止水帶做法01      下載

  渡槽止水帶做法02      下載
