一）鋼筋混凝土自鎖錨固技術（專利號：ZL200910272493.3 發明專利） —解決粘接錨固等系列問題

1、適用范圍：自鎖錨固技術是外粘鋼板、外包鋼板加固工程中由于植筋錨固長度不足或植筋錨固位置所處外界溫度過高不宜采用有機結構膠粘接時，用以代替植筋的專有錨固技術。

2、設計依據

《建筑結構荷載規范》(GB5009-2012)

《建筑結構可靠度設計統一標準》（GBJ50068-2001)

《混凝土結構設計規范》（GB50010-2010）

《預應力混凝土用螺紋鋼筋》（GB/T20065-2006）

《混凝土結構后錨固技術規程》（JGJ 145-2013）

《混凝土結構加固設計規范》（GB 50367-2013）

《建筑結構加固工程施工質量驗收規范》（GB50550-2010）

《巖土與混凝土自鎖錨固技術規程》(18-1-8)（送審稿）

3、自鎖錨桿應用范例：

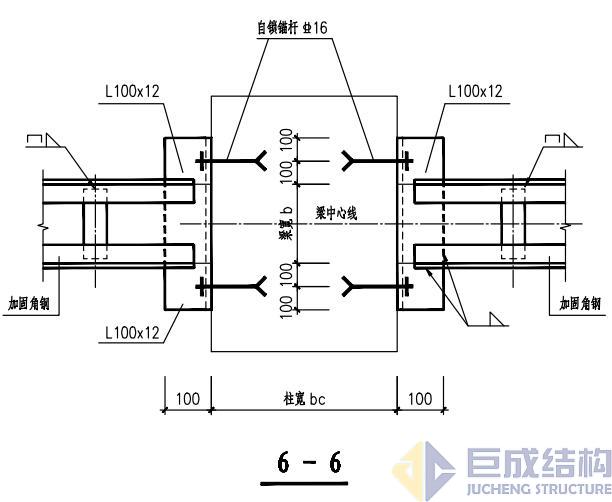

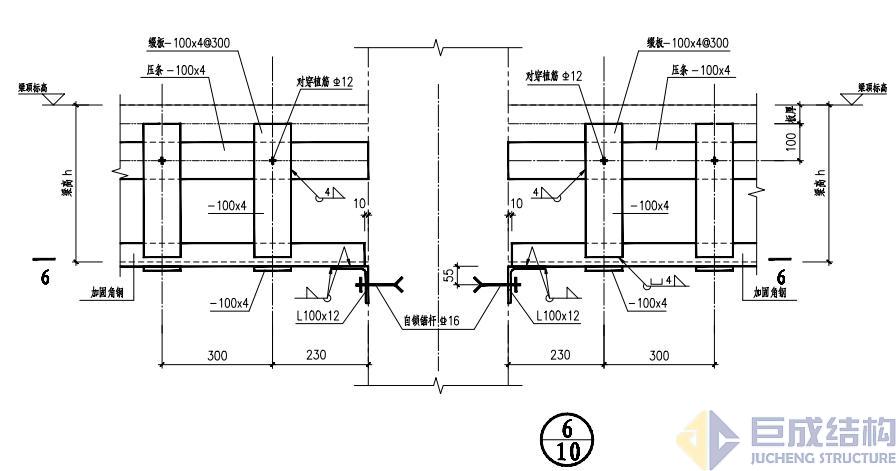

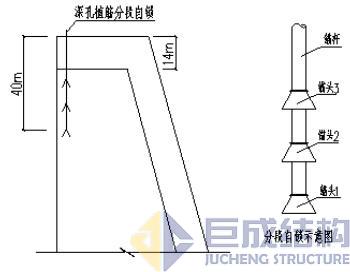

 預應力深孔錨桿分段錨固示意圖（大壩加高）

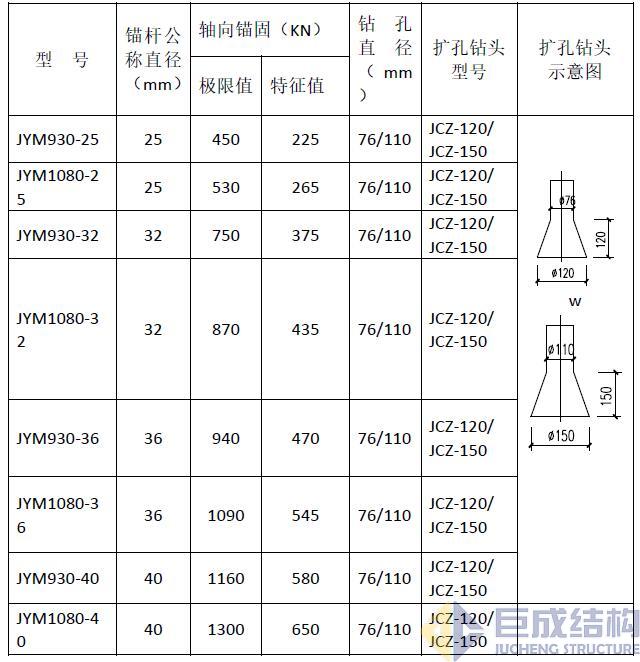

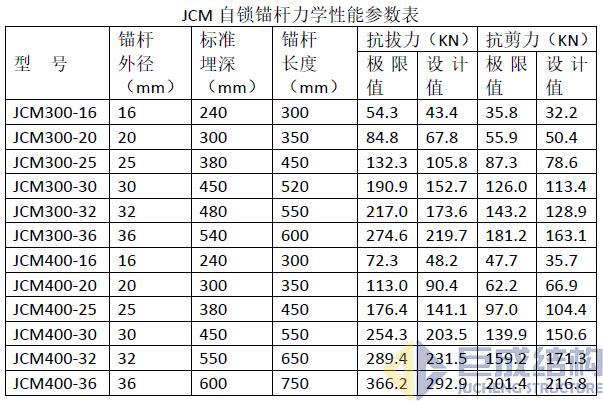

4、性能參數表



5、技術特點：

  1）只有兩種破壞模式，不存在錨桿從孔中拔出的情況，可靠性高；

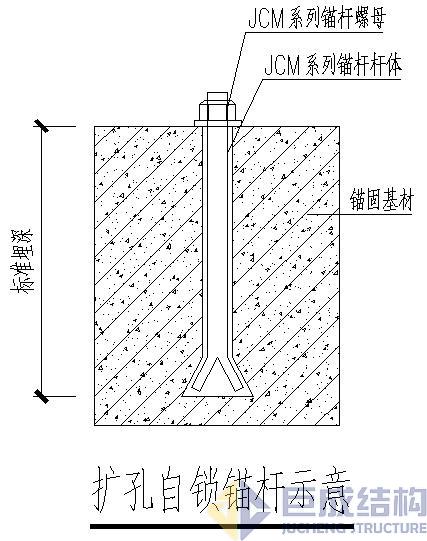

  2）由底部擴孔提供錨固力，將拉拔力直接傳至結構內部，減小錨固深度，在淺孔內能生成較大的錨固力；

  3）安裝方便，快速提供錨固力，抗疲勞，孔內灌注無機粘結灌漿料配合使用耐溫、溫濕、耐老化，孔內灌注有機結構膠時可大幅度提高錨桿安全性能。

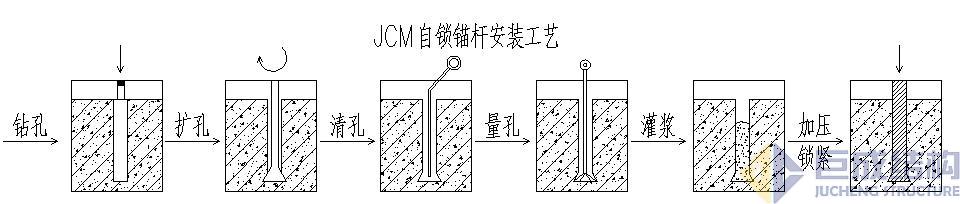

6、安裝工藝：





7、注意事項

   1）基材混凝土強度等級不應低于C20，混凝土基材應堅實，能承擔對被連接件的錨固和全部附加荷載，風化混凝土、嚴重裂損混凝土、不密實混凝土、結構抹灰層、裝飾層等，均不得作為錨固基材。

   2）鉆孔后必選嚴格清孔，鑿除鉆孔周圍酥松不密實混凝土，保證錨固基底堅硬密實。

   3）采用有機結構膠填充桿體與孔壁間隙時，必選保證孔內膠體密實填充，如需焊接則應先完成焊接工作再進行壓力灌膠，保證灌膠密實。

   4）采用無機灌漿料填充桿體與孔壁間隙時，必選保證孔內填充材料密實，且施工自鎖錨桿前應保證基底濕潤、清潔，施工完應進行養護。

  5）鉆孔、擴孔應避免鉆頭打斷原結構受力鋼筋。



8、工程案例



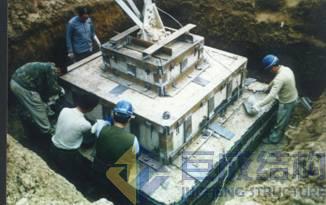

河南漯河電力局220KV漯淮線鐵塔基礎加固

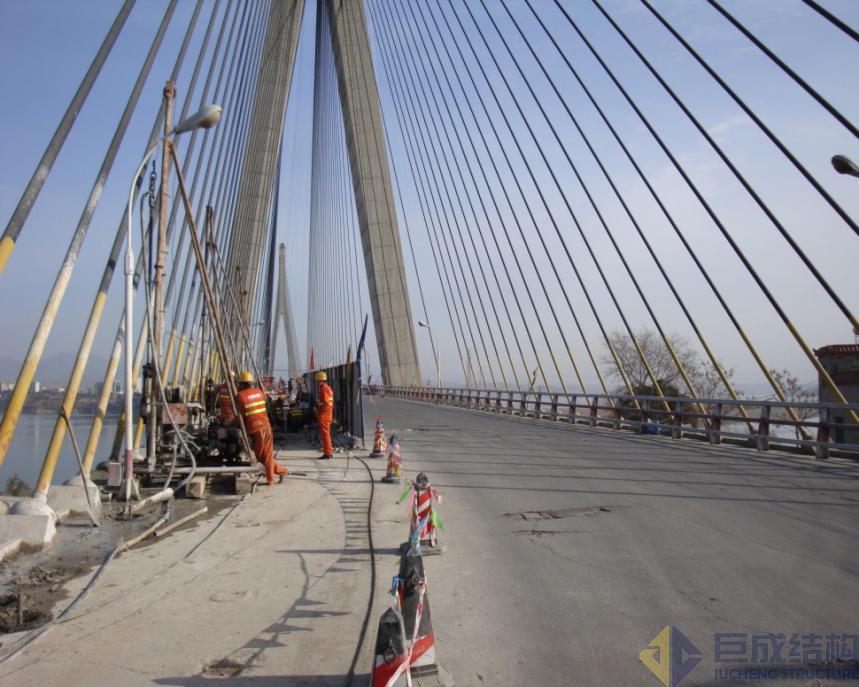

湖北鄖陽長江大橋錨桿加固工程



二）巖石自鎖錨固技術—解決地下室抗浮錨固等系列問題

1、適用范圍

   1）適用于巖石強度較高的淺巖基礎，在地下室抗浮設計中利用高強精軋螺紋鋼筋擴底自鎖錨桿代替?zhèn)鹘y(tǒng)鋼筋混凝土抗浮樁。

   2）相比與傳統鋼筋混凝土抗浮樁，精軋螺紋鋼筋擴底自鎖錨桿具有錨固力大，長度小，施工工期短，工程總體造價低的優點。

2、設計依據

《建筑結構荷載規范》(GB5009-2012)

《建筑結構可靠度設計統一標準》（GBJ50068-2001)

《混凝土結構設計規范》（GB50010-2010）

《預應力混凝土用螺紋鋼筋》（GB/T20065-2006）

《混凝土結構后錨固技術規程》（JGJ 145-2013）

《混凝土結構加固設計規范》（GB 50367-2013）

《建筑結構加固工程施工質量驗收規范》（GB50550-2010）

《巖土與混凝土自鎖錨固技術規程》(18-1-8)（送審稿）

《巖土錨桿（索）技術規程》(CECS 22:2005)

3、巖石自鎖錨桿應用范例

1）先做錨桿后澆基礎底板

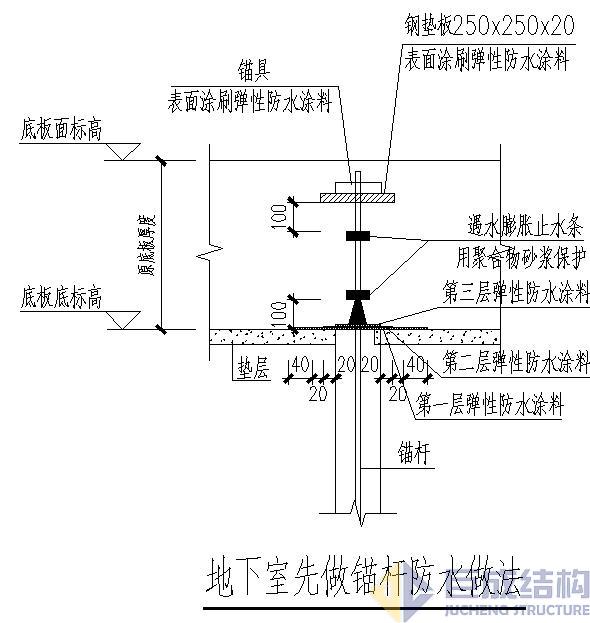

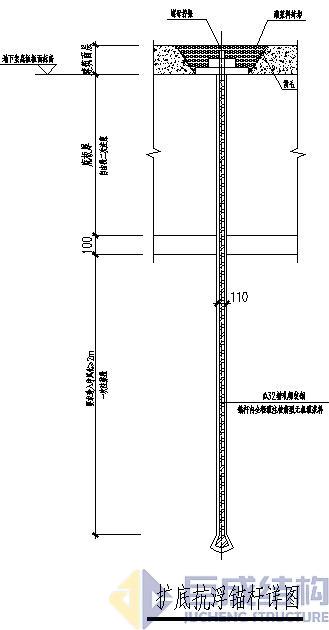

2）先澆筑基礎底板后做抗浮錨桿

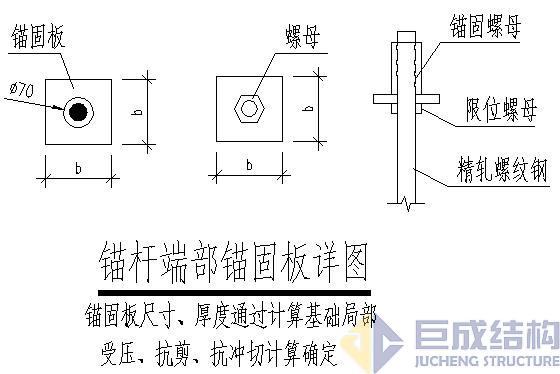

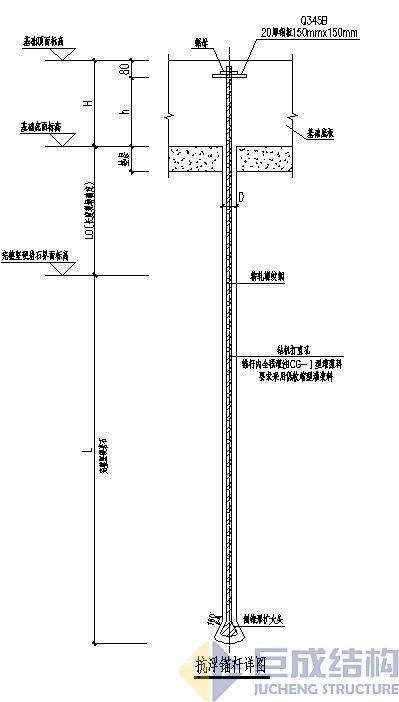

3）細部做法詳圖













4、錨桿性能參數

1）錨桿性能表



   2）填充材料：無機灌漿料（強度不小于C30）。

   3）錨桿在巖石中的錨固長度參考表





5、抗浮錨桿施工工藝

1）鉆孔及清孔：鉆?110圓直孔至設計深度，終孔時依據巖樣確定已進入微風化片巖的深度。直孔鉆完后，孔底用擴孔機具擴成倒錐形孔，擴孔孔底預留60mm。鉆孔、孔底擴孔完成后，將孔內清理干凈。鉆孔軸線的偏斜率不應大于錨桿長度的2%。

2）自鎖錨桿制作：采用精軋螺紋鋼JL40，將鋼筋底端車絲，安裝擴大頭和擴大套筒。

3）自鎖錨桿安裝:

（1）安裝自鎖錨桿，用加力套筒加壓使錨桿端部的擴脹套筒張開自鎖。

（2）用導管從底部灌注ICG-I型無機灌漿料至開挖面或墊層上表面，頂面收縮部分應進行補灌。

（3）待ICG-I型無機灌漿料達到設計強度后，鑿除墊層以上超灌部分的灌漿料，注漿后至硬化

前不得隨意敲打桿體，也不得在桿體上懸掛重物。

（4）精軋螺紋鋼筋PS1080級，fptk=1230Mpa,fpy=900MPa。

6、抗浮錨桿驗收標準

   1、基本試驗

根據《巖石錨桿（索）技術規程》（CECS22-2005）基本試驗規定，進行極限抗拔試驗，試驗數量不應少于3根，基本試驗值為2倍特征值。

   2、驗收試驗

根據《巖石錨桿（索）技術規程》（CECS22-2005）基本試驗規定，進行驗收試驗，試驗數量不應少于錨桿總數的5%，且不得少于3根，驗收試驗值為1.5倍特征值。

7、注意事項

  1、抗浮錨桿設計時需注意建該建筑物是純地下室還是主樓下的地下室，若是純地下室或是主樓層數較少，應單獨考慮地下室的整體抗浮，若整體抗浮不滿足要求則錨桿深度須加長。

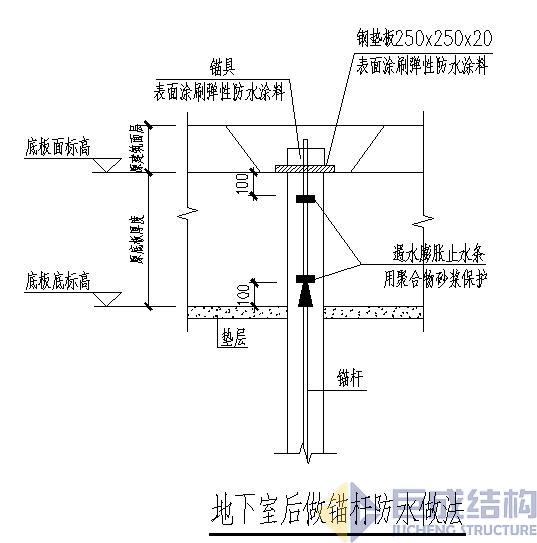

  2、若是在已有地下室底板上后做抗浮錨桿，需要在已施工基礎底板上打孔，此時應考慮抗浮錨桿的防水做法。

  3、進行抗浮錨桿方案設計時必須清楚原設計地勘報告對應的巖石情況、原設計方案中單根錨桿的承載力特征值、錨桿總長度、入巖情況，并以此為依據選取抗浮錨桿的型號及入巖深度，最后調整錨桿的平面布置。

8、案例介紹

十堰國際中心自鎖錨桿（施工圖B版） 點擊下載
